آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب

الصين آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب المزود
آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب المزود آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب المزود

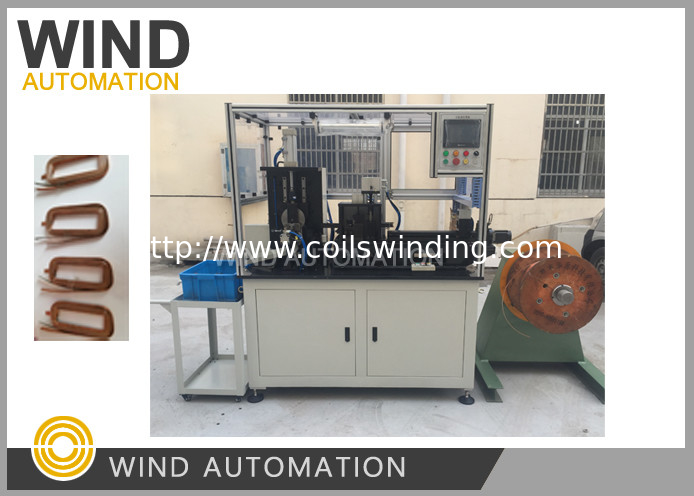

صورة كبيرة :  آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب

تفاصيل المنتج:

مكان المنشأ: المعدات الصينية لإنتاج المبتدئين
اسم العلامة التجارية: Wind Automation
إصدار الشهادات: coil winding
رقم الموديل: المبتدئين اللفات الحقل الموالي

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 كمبيوتر
تفاصيل التغليف: حالة Polywood
شروط الدفع: T / T، L / C،
اتصل
مفصلة وصف المنتج
آلة لف لفائف المجال المغناطيسي: تصنيع لفائف الجزء الثابت المبدئي لفائف القطب اللفاف: لفائف قطب المبتدئين
لف شريط النحاس: بداية لف قطاع النحاس

أوتوماتيكي بالكامل Field لف لفائفآلة الرياح-صCW-F3







معملية عمل الآلام



يمكن للآلة أن تقوم تلقائيًا بلف ملف الحقل مع العملية أدناه بشكل مستمر ،

تغذية تلقائية للسلك ← فرد السلك ← طرف بدء الانحناء ← تغذية الأسلاك I ، ← الانحناء ← تغذية السلك II ← اضغط على السلك إلى الأدوات ← التشكيل ← تغذية الورق واللف الملتوي ← قطع الأسلاك ← قطع الورق ← تشكيل الالتواء ← التفريغ ،

الإخراج: حوالي 15 ثانية إلى 30 ثانية لكل قطعة ، حوالي 2000 قطعة لكل وردية / 8 ساعات



بناء الآلة

1. آلية تقويم الأسلاك ،

يتألف من X ، Y اتجاه اثنين من مجموعة استقامة عجلة التوجيه

والأسطوانة ، تسحب الأسطوانة السلك لتقويمها.



2. آلية تغذية الأسلاك

محرك سيرفو دلتا يقود وحدة تغذية الأسلاك لتغذية السلك ،

يمكن ضبط طول تغذية السلك على الشاشة ، ويمكن التأكد من حد شق السلك

تتبع الأسلاك صحيح



3. بدء آلية الانحناء الطرفي

استخدم الاسطوانة لدفع البكرة لثني طرف البداية ،

يمكن أن يكون اتجاه الانحناء لليسار أو لليمين

4. آلية ثني الأسلاك

يتكون من جهاز سلك الضغط وجهاز الانحناء ،

يمكن أن يكون اتجاه الانحناء يسارًا أو يمينًا



  • آلية القطع

مع قاطع خاص مخصص للملف الميداني



  • آلية لف وتفريغ اللفائف

تتكون آلية لف الملف من جهاز سلك الضغط مدفوعًا بالأسطوانة ،

جهاز الدوران الذي يتم تشغيله بواسطة محرك سيرفو دلتا مع جزء نقل المخفض ،

الأدوات ، جهاز تثبيت الأدوات ، جهاز الإخراج.





تعمل آلية تغذية السلك على تغذية السلك المنحني إلى الموضع الثابت للأدوات ،

اضغط على جهاز السلك ابدأ بالضغط على السلك ، وقم بتدوير جهاز الدوران ،

عند التدوير إلى الوضع المحدد ، سيتم تغذية الورق ،

واستمر في التدوير إلى الوضع المستقر ، وقطع الورق ، وقم بالتدوير لتصفية الملف.

جهاز تثبيت الأدوات المفكوك والملفوف يخرج ويتكرر من البداية.



7. جهاز توجيه الورق

يتكون من رف ورقي ، محرك تغذية الورق وجهاز ضغط الورق



8. هيكل الآلة مصنوع من الألومنيوم مع الزجاج العضوي



  • Simens أو Delta PLC

محرك دلتا سيرفو

شاشة تعمل باللمس Weinveiw



الوزن: حوالي 650 كجم

أبعاد الآلة: 1500 مم × 900 مم × 1700 مم3







بداية موصل الجزء الثابتلفائف آلة لف فيديو العمل

لفائف المجال الثابت التي تنتجها الآلة ،

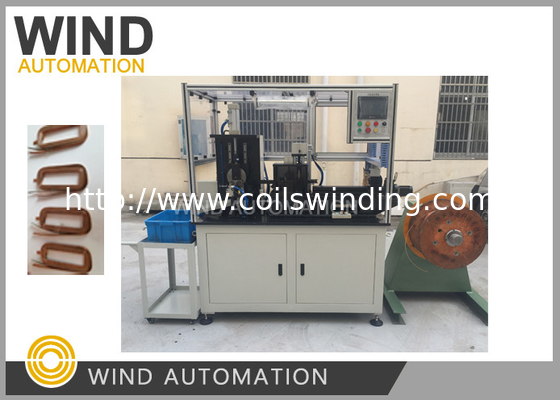

آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب

الجزء الثابت المبدئي Assebmled

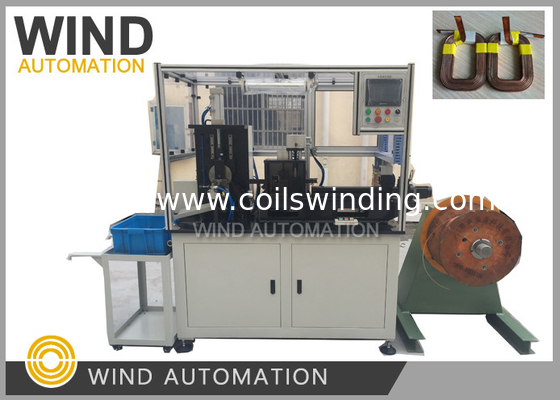

آلة لف لفائف المجال المغناطيسي لتصنيع الموالي كاتب
